奉祥定压补水脱气机组
产品发布日期:2024-03-10 13:44:00 点击:
产品概述

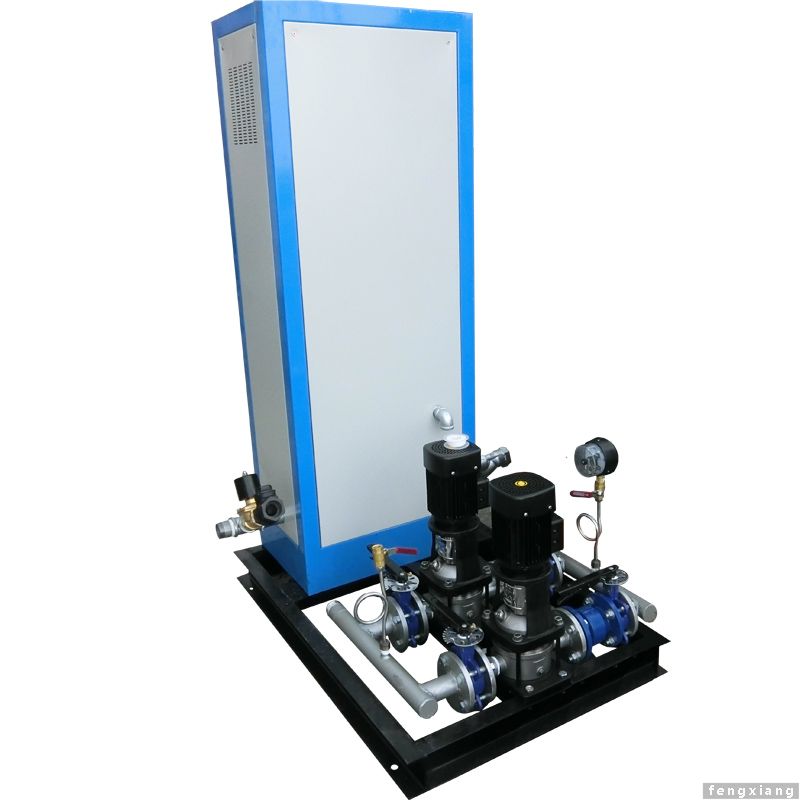

奉祥DTQ系列全自动定压膨胀补水脱气设备由定压补水泵组、膨胀脱气罐及全自动控制柜组成,是解决封闭循环的空调系统中空气问题的最佳方案,一揽子解决了闭式空调循环水系统的定压、热膨胀、补水、脱气问题,其效果相当于一套传统的定压膨胀补水设备加一套脱气设备的叠加,是上海奉祥推出的新一代具有国际水平的定压膨胀补水脱气设备。
特点
传统的定压膨胀补水设备取消了高位膨胀水箱,但仍存在以下问题:
●膨胀罐为压力容器,制作要求较高
●膨胀罐有效容积受系统绝压比限制,一般只有膨胀罐总容积的20~40%左右
●没有脱气功能,必须在管路各个末端装机械空气分离器,但不能排除水中的溶解气体,而水中的气体会带来气阻、噪音、磨损、腐蚀、汽蚀、降低传热效率等一系列问题。
采用DBT系列全自动定压补水脱气设备,你的系统就具有了以下优点:
●膨胀罐兼作常压脱气罐,有效容积达总容积的90%,减小了占用空间
●积极排除水中溶解气体,不再需要分散的机械空气分离器
●不仅排除循环水中的气体,还能排除补充水中的气体
●消除系统气阻现象,提高设备的传热效率,节能
●消除噪音,保护设备和管道的免受磨损、腐蚀
●保护循环泵和换热器等不受汽蚀的损害
●脱气工作周期可任意设定,系统补水量可任意设定
●实现全自动无人值守,可以实现远程监控、通讯
●设备管路、阀门采用304不锈钢或黄铜材质,使用寿命长

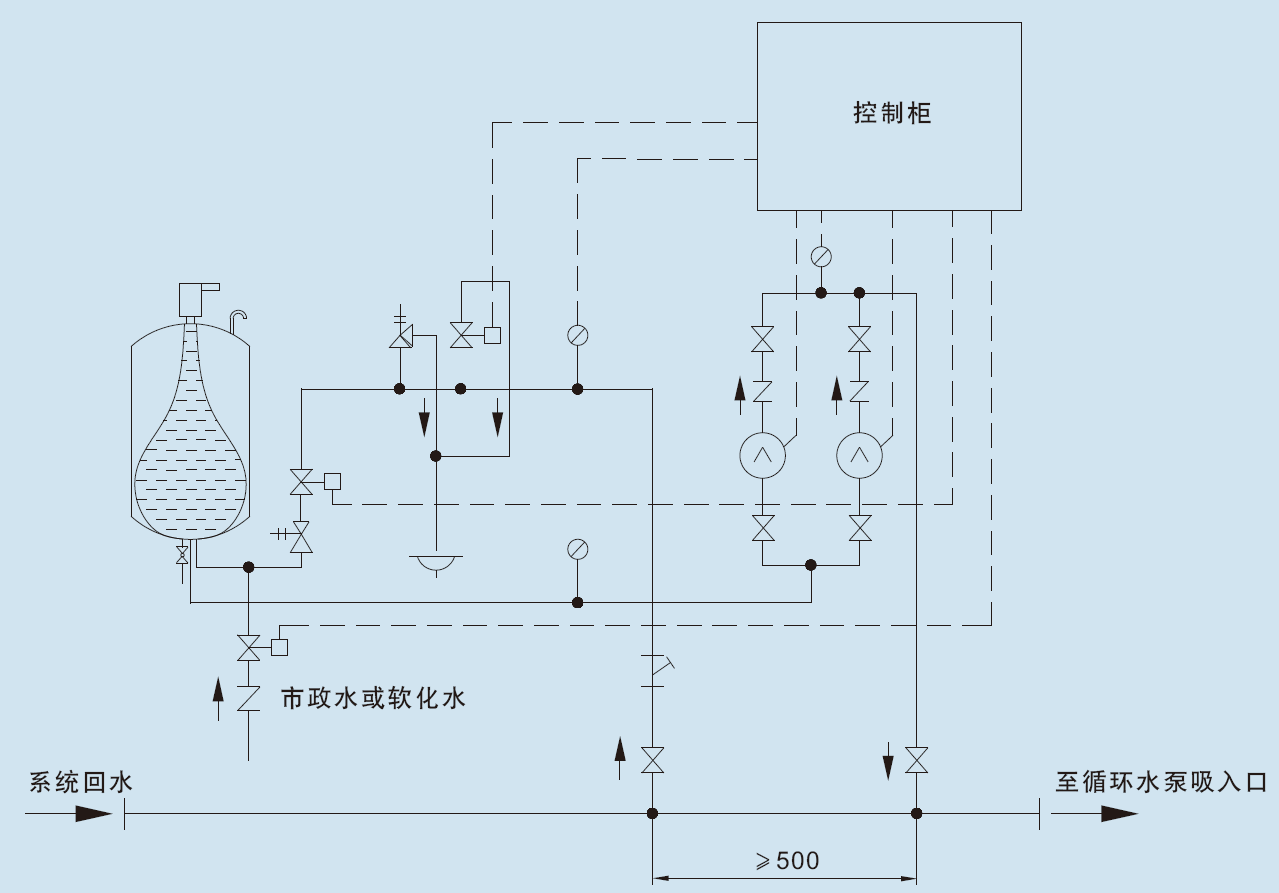

工作原理
定压/补水:由控制系统监控循环系统压力,并驱动补水脱气泵将压力恒定在设定范围之内;不需脱气时,关闭电磁阀保持循环系统压力;当控制系统检测循环系统压力低于补水设定值,则打开补水电磁阀进行补水;补充水进入常压膨胀脱气罐进行减压脱气后,再进入循环系统。这里补水泵兼作脱气泵,还起定压控制作用。
工作原理
吸收热膨胀水(安全):当循环系统由于温度上升水容积膨胀,系统中的水即通过膨胀阀进入常压膨胀脱气罐;当循环系统压力超过安全设定值,则自动打开安全阀或电磁阀泄水降压。由于安全阀或电磁阀的口径所限,对压力敏感的系统应另配泄压能力足够的安全阀或泄压阀,以保证系统安全。
脱气:高压循环水通过膨胀阀进入常压膨胀脱气罐减压后,气水分离,析出的气体经排气阀排入大气,脱气后的水再由泵打入循环系统。
脱气工作方式可设定为:
连续脱气:系统运行初期,为了快速排除大量气体,可以选择连续脱气。
间歇脱气:系统运行一段时间后,为了节能,可按设定的周期进行脱气。
